一、一般酸性介質的儀表選型

   金屬管浮子流量計可以采用非接觸磁耦合傳動和耐腐金屬結構，對于一般酸性介質是可以勝任的；渦街流量計和渦輪流量計與流體接觸的部分為如果采用耐酸鋼材料，一般酸性液體和氣體都能使用；用耐酸鋼制成的橢圓齒輪流量計，同樣可以滿足一般酸性液體計量的需要。至于某一廠家的具體的某個產品是否適用于某用戶的特定介質，除了查閱有關樣本和資料外，還需向流量計廠家詳細咨詢，能做出承諾更好。一般來說，有經驗的制造商積累了大量常用材料使用介質范圍和腐蝕范圍速度的數據，還有一些是某些材料不適用介質范圍的數據，這非常寶貴。但因腐蝕性介質多種多樣，有些介質在現成的資料中往往找不到答案，這時可與制造商聯系，由用戶提供腐蝕性介質，制造商提供待試材料，在規定條件下掛片試驗。

二、導電液體的儀表選型

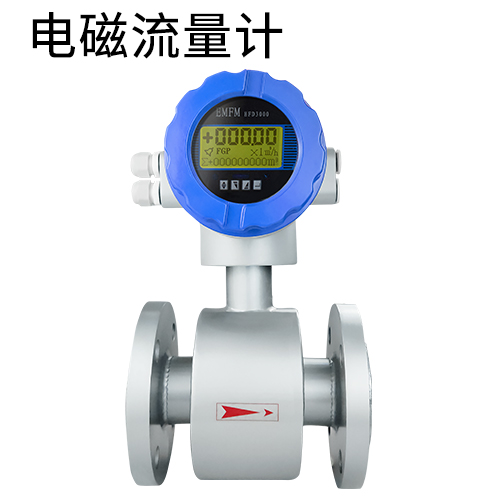

    如果被測流體具有足夠的導電性，那么可選流量測量?jī)x表應該是電磁流量計了。電磁流量計的測量管內襯材料有多種，其中耐腐蝕性能zui好的是聚四氟乙烯。電極材料也有好幾種，能滿足絕大多數腐蝕性介質的需要。在選擇電極材料時，應以滿足需要為原則，不要迷信貴金屬,因?yàn)橘F金屬也不是的。大家都知道被廣泛用于防腐型電磁流量計電極材料的金屬鉭的防腐性能非常好，但是對于氟化鋁、硝酸鋁、氟化銨、氫氧化鋇、氯化鐵、氯化銅等化學介質來說，他們又是不耐腐蝕的。

    其他像鉑電電極的觸媒作用也引起人們關注。在化工中，鉑是一種性能很好的催化劑，某些介質在一定條件下與鉑接觸后就發生化學反應，已被證明的有雙氧水。鉑電極電磁流量計在測量雙氧水時，會在電極表面生成氣霧，流量為零時，輸出也會波動。

選擇合適的電極材料和內襯材料測量腐蝕性介質流量，如果流體溫度也在允許范圍之內，那是理想的選擇，其度可以達到（0.3～1）%R。其口徑從幾毫米到3米不等，各種規格齊全，能滿足各種測量范圍的需要，但如果被測流體不導電，電磁流量計就無能為力了。

三、不導電液體的儀表選型

    夾裝式超聲流量計工作時流體不與儀表直接接觸，所以適用于各種腐蝕性流體。夾裝式超聲流量計按其原理分類有兩種，其中時差法適用于潔凈單相流體，精確度與管徑和流速有關。

管徑>150mm時，流速>0.3m/s，不確定度為±2％R（經標定可達±1％R）；流速≤0.3m/s，不確定度為±0.01m/s。

管徑≤150mm時，流速>0.3m/s，不確定度為±5％；流速≤0.3m/s，不確定度為±0.05m/s。

而多普勒法流量計適用于固相含量較多或含有氣泡的液體，不確定度只能達到±1％～±10％，顯然比電磁流量計低得多，因此只在無其他更好的辦法時才采用。其價格與管道直徑無關，在DN≤200時，超聲波儀表比電磁流量計貴，而在DN≥250時，超聲流量計比電磁流量計便宜。

四、腐蝕性氣體儀表選型

1、超聲流量計

    近年來，國內外天然氣工業獲得了迅速發展推動了天然氣計量?jī)x表的發展，其中專門為天然氣計量而開發的多聲道超聲流量計就是一個典型，這一技術如果經移植用于腐蝕性氣體流量測量，應當是可行的，因?yàn)橹灰獙?duì)測量管內壁作防腐蝕處理即可。但具體應用實例現在還未見報道。另外有一種情況還不容樂觀，即這種流量計價格太高，有待于制造商降低成本，下調售價。

    近年開發的配有夾裝式換能器的超聲流量計，若管道本身耐腐蝕，就不必考慮儀表的耐腐蝕問題。例如，管道使用耐腐蝕內襯，但此內襯與金屬管之間如果存在氣隙，也會為夾裝式超聲流量計帶來麻煩。對于無耐腐蝕內襯的金屬管道，其內壁經長時間腐蝕往往變的高低不平，常會造成“V”形和“W”形安裝的換能器聲波發射不一致，所以信號強度變?nèi)?，?yán)重時甚至無法正常測量。這些都是使用超聲流量計時應當注意的。

2、節流式差壓流量計

    節流式差壓流量計種類較多，常見的有V錐流量計、噴嘴流量計、標準孔板、文丘里流量計、標準噴嘴等。但是目前仍然沒有適用于腐蝕性介質的定型商品化節流式差壓流量計,但是用戶自行開發的此類儀表，在幾十年前就有應用，其中有很成功的氯氣流量測量。

    工藝設備對付腐蝕性氣體的技術幾十年前就已很成熟，例如，各種不同直徑管道襯橡膠、襯玻璃、襯聚四氟乙烯等。儀表借用此優勢，由工藝將耐腐蝕性能極佳的微晶玻璃孔板，交工藝夾裝在工藝管道上，然后在孔板前后由工藝各留一個管口，儀表將法蘭式差壓變送器安裝在管口上。變送器的隔離膜片zui初用含鉬不銹鋼，為了解決其耐腐蝕問題，在此膜片上再貼一層聚四氟乙烯隔離默片， 這樣的防腐蝕方法有時仍不夠理想，差壓變送器的不銹鋼膜片使用一段時間后，仍發現有針孔狀腐蝕，即不銹鋼膜片上出現數個直徑小的孔洞，經研究確認是流體中的離子穿透聚四氟乙烯膜片，與不銹鋼膜片接觸，將其腐蝕。于是儀表制造廠在膜片材質上進一步作了改進，例如，提供鉭膜片雙法蘭差壓變送器。但是，正像前面所說過的，鉭膜片不能解決所有問題，也只是使獲得解決的問題更多一些。

    耐腐蝕節流式差壓流量計的另一個解決方案是用隔離液將耐腐蝕能力較差的儀表同強腐蝕流體隔離開來。其中，強腐蝕氣體常用的隔離液有氟油（三氟氯乙烯聚合物）。該解決方案中的差壓變送器其差壓測量上限可以比雙法蘭差壓變送器小得多，但是氟油較貴，隔離容器仍要用耐腐蝕材料制造，所以也很費事。
